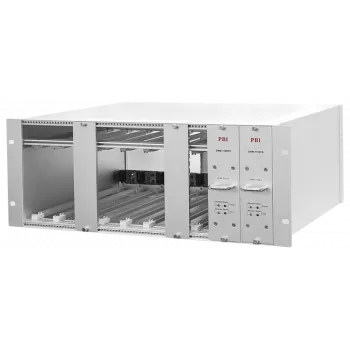

Базовый блок головной станции PBI DMM-1100
Подробности
Пообщаться с менеджером
Характеристики
Базовая единица
—
шт
Производитель
—
PBI
DMM-1100MF является эволюционным развитием DMM-1000MF. Единственное отличие - использование современных более эффективных блоков питания в новом форм факторе. Блоки питания от DMM-1000 не подходят к новому шасси. В комплект входит: шасси и 2 блока питания.
Цифровая головная станция DMM-1000 - высокоинтегрированное решение для формирования TS потоков в одном базовом блоке. Описание изделия Базовый блок DMM-1100MF обладает возможностью установки 8 модулей для формирования TS потоков. Каждый модуль представляет отдельное устройство, необходимое в составе цифрового головного оборудования: профессиональный IRD приемник (DMM-1510P), QAM/COFDM модулятор (DMM-1300TM), MPEG2 Encoder (DMM-1300EC) и Re-Multiplexer (DMM-1400MX).
Функциональные характеристики типовых карт
Полная поддержка MPEG-2(MP@ML) и DVB-S/S2/C/T стандартов.
CI интерфейс с двумя слотами (PCMCIA), поддерживающими все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др.
WEB Management интерфейс (совместим с SNMP).
EC 4U x 19" для 8 модулей.
DVB TS или IP, 100 Base T на входе или выходе.
Каждый модуль работает отдельно.
Сохранение настроек при отключении электропитания.
LAN control, обновление через LAN/FTP/TFTP.
Простое обслуживание.
Модели серии DMM-1100*
DMM-1100MF. Базовый блок. DMM-1400P. Профессиональный IRD приемник DVB-S2/S/C/T. Выходные потоки формируются на ASI или IP выходах. Два CI слота (PCMCIA) поддерживают все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др. IP выход поддерживает режимы Unicast и Multicast. Встроенный PID фильтр удалять нежелательные программы и уменьшить скорость потока в ASI и IP выходах.
DMM-1300TM. QAM модулятор.
DMM-1300CM. COFDM модулятор. DMM-1300MX. Re-Multiplexer: 8 ASI входов, редактирование PID, автоматическое определение длины пакета на входе (188/204), конфигурация длины пакета на выходе (188/204).
DMM-1300EC. MPEG-2 real-time encoder. Входной интерфейс CVBS и/или SDI (опция). * Пользователь может легко контролировать и настраивать все параметры через LAN интерфейс.
Технические характеристики
DMM-1400P DVB-S2/DSS демодулятор
Диапазон частот на входе 950 ... 2150 МГц
Уровень входного сигнала -65 ... -25 дБм
Входной коннектор F, 75 Ом
Символьная скорость 10 ... 31 Msps (8PSK)
Roll off factor 0.35, 0.25, 0.2 (DVB-S2)
FEC 1/2,2/3,3/4,5/6,6/7,7/8 (DVB-S)
LNB 13/18 В, 0/22 кГц.
DVB-S QPSK демодулятор
Диапазон частот на входе 950 ... 2150 МГц
Уровень входного сигнала -65 ... -25 дБм
Входной коннектор F, 75 Ом
Символьная скорость 5 ... 45 Msps
Roll off factor 0.35
FEC 1/2,2/3,3/4,5/6,6/7,7/8
LNB 13/18 В, 0/22 кГц.
Interleaving I=12
DVB-C QAM демодулятор
Входной коннектор IEC, 75 Ом
Диапазон входных частот 47 ... 862 МГц
Уровень сигнала на входе -15 ... +15 дБмВ
Стандарт J.83 Annex A и B
Символьная скорость 1 - 7 Mbps
Модуляция 64/128/256 QAM
DVB-T COFDM демодулятор
Входной коннектор IEC, 75 Ом
Диапазон входных частот 470 ... 862 MГц (UHF)
Уровень сигнала на входе -20 ... -70 дБмВ
Модуляция QPSK, 16/64 QAM
Полоса частот 6/7/8 MГц
FTT 2K/8K
Защитный интервал 1/4, 1/8, 1/16, 1/32, выкл.
FEC 1/2, 2/3, 3/4, 5/6, 7/8
CI интерфейс
Тип слота Двойной PCMCIA для 2 CI модулей
ASI выход
Тип коннектора BNC, 75 Ом
Эффективная скорость потока 99 Mbps (макс.)
Длина пакета на выходе 188/204
Уровень сигнала 800 mVpp ±10%
Возвратные потери 15 дБ
TS IP выход
Тип коннектора RJ45 100Base-T
Эффективная скорость потока 70 Mbps (макс.)
Протокол Unicast/Multicast A/V выход
Тип коннектора 2.5 мм phone jack, CVBS стерео
DMM-1300TM (QAM модулятор)
Тип коннектора, ASI вход BNC, 75 Ом
Передача данных BYTE/BURST, auto-detect
Длина пакета 188/204
Модуляция J.83 Annex B: 64/256QAM
Скорость потока на выходе 3 ... 7.2 MBauds
I/Q amplitude error I/Q phase error
Дрожание фазы (JITTER) MER 35 дБ
Диапазон частот на выходе 47 ... 862 МГц (с шагом 10 кГц)
Выходной уровень 95 ... 110 дБмкВ (с шагом 1 дБ)
Уровень побочных гармоник -55dBc
Выходной коннектор F, 75 Ом
Возвратные потери 12 дБ
DMM-1300СM (COFDM модулятор)
Тип коннектора, ASI вход BNC, 75 Ом
Передача данных BYTE/BURST, auto-detect
Длина пакета 188/204
Модуляция QPSK/16QAM/64QAM
FFT 2KЗащитный интервал 1/4, 1/8, 1/16, 1/32, выкл.
Диапазон частот на выходе 47 ... 862 МГц (с шагом 10 кГц)
Выходной уровень 97 ... 110 дБмкВ (с шагом 1 дБ)
Уровень побочных гармоник -55dBc
Выходной коннектор F, 75 Ом
Возвратные потери 12 дБ
DMM-1300MX (Re-Multiplexer)
Тип коннектора, ASI вход BNC x 8 шт., 75 Ом
Скорость потока на входе до 160 Mbps
Передача данных BYTE/BURST, auto-detect
Длина пакета (вх./вых.) 188/204
Выходной уровень 800mVpp ±10%
Выходной коннектор, ASI BNC, 75 Ом
Возвратные потери 15 дБ
DMM-1300EC (Encoder)
Кодирование
Стандарт видео NTSC/PAL/SECAM
Профиль MPEG-2 MPEG-2 MP@ML
Стандарт аудио MPEG1 Layer1, Layer2
Скорость потока на выходе 1.5 ... 10 Mbps
Частота дискретизации аудио 32кГц, 44.1кГц, 48кГц
Скорость аудио потока 64, 128, 192, 256, 384 Kbps
Возвратные потери 15 дБ
Входные интерфейсы
Аудио RCA стерео, 10 кОм
SDI аудио (опция) Stereo or Dual sound, group 1 to 4, selectable
CVBS видео RCA, 75 Ом
SDI видео (опция) BNC, 75 Ом
Выходные интерфейсы
Тип коннектора, ASI выход BNC, 75 Ом
Длина пакета 188/204
Уровень сигнала 800 mVpp ±10%
Цифровая головная станция DMM-1000 - высокоинтегрированное решение для формирования TS потоков в одном базовом блоке. Описание изделия Базовый блок DMM-1100MF обладает возможностью установки 8 модулей для формирования TS потоков. Каждый модуль представляет отдельное устройство, необходимое в составе цифрового головного оборудования: профессиональный IRD приемник (DMM-1510P), QAM/COFDM модулятор (DMM-1300TM), MPEG2 Encoder (DMM-1300EC) и Re-Multiplexer (DMM-1400MX).
Функциональные характеристики типовых карт
Полная поддержка MPEG-2(MP@ML) и DVB-S/S2/C/T стандартов.
CI интерфейс с двумя слотами (PCMCIA), поддерживающими все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др.
WEB Management интерфейс (совместим с SNMP).
EC 4U x 19" для 8 модулей.
DVB TS или IP, 100 Base T на входе или выходе.
Каждый модуль работает отдельно.
Сохранение настроек при отключении электропитания.
LAN control, обновление через LAN/FTP/TFTP.
Простое обслуживание.
Модели серии DMM-1100*
DMM-1100MF. Базовый блок. DMM-1400P. Профессиональный IRD приемник DVB-S2/S/C/T. Выходные потоки формируются на ASI или IP выходах. Два CI слота (PCMCIA) поддерживают все виды профессиональных кодировок: Irdeto, Viaccess, Conax и др. IP выход поддерживает режимы Unicast и Multicast. Встроенный PID фильтр удалять нежелательные программы и уменьшить скорость потока в ASI и IP выходах.
DMM-1300TM. QAM модулятор.
DMM-1300CM. COFDM модулятор. DMM-1300MX. Re-Multiplexer: 8 ASI входов, редактирование PID, автоматическое определение длины пакета на входе (188/204), конфигурация длины пакета на выходе (188/204).
DMM-1300EC. MPEG-2 real-time encoder. Входной интерфейс CVBS и/или SDI (опция). * Пользователь может легко контролировать и настраивать все параметры через LAN интерфейс.
Технические характеристики
DMM-1400P DVB-S2/DSS демодулятор
Диапазон частот на входе 950 ... 2150 МГц
Уровень входного сигнала -65 ... -25 дБм
Входной коннектор F, 75 Ом
Символьная скорость 10 ... 31 Msps (8PSK)
Roll off factor 0.35, 0.25, 0.2 (DVB-S2)
FEC 1/2,2/3,3/4,5/6,6/7,7/8 (DVB-S)
LNB 13/18 В, 0/22 кГц.
DVB-S QPSK демодулятор
Диапазон частот на входе 950 ... 2150 МГц
Уровень входного сигнала -65 ... -25 дБм
Входной коннектор F, 75 Ом
Символьная скорость 5 ... 45 Msps
Roll off factor 0.35
FEC 1/2,2/3,3/4,5/6,6/7,7/8
LNB 13/18 В, 0/22 кГц.
Interleaving I=12
DVB-C QAM демодулятор
Входной коннектор IEC, 75 Ом
Диапазон входных частот 47 ... 862 МГц
Уровень сигнала на входе -15 ... +15 дБмВ
Стандарт J.83 Annex A и B
Символьная скорость 1 - 7 Mbps
Модуляция 64/128/256 QAM
DVB-T COFDM демодулятор
Входной коннектор IEC, 75 Ом
Диапазон входных частот 470 ... 862 MГц (UHF)
Уровень сигнала на входе -20 ... -70 дБмВ
Модуляция QPSK, 16/64 QAM
Полоса частот 6/7/8 MГц
FTT 2K/8K
Защитный интервал 1/4, 1/8, 1/16, 1/32, выкл.
FEC 1/2, 2/3, 3/4, 5/6, 7/8
CI интерфейс
Тип слота Двойной PCMCIA для 2 CI модулей
ASI выход
Тип коннектора BNC, 75 Ом
Эффективная скорость потока 99 Mbps (макс.)
Длина пакета на выходе 188/204
Уровень сигнала 800 mVpp ±10%
Возвратные потери 15 дБ
TS IP выход
Тип коннектора RJ45 100Base-T
Эффективная скорость потока 70 Mbps (макс.)
Протокол Unicast/Multicast A/V выход
Тип коннектора 2.5 мм phone jack, CVBS стерео
DMM-1300TM (QAM модулятор)
Тип коннектора, ASI вход BNC, 75 Ом
Передача данных BYTE/BURST, auto-detect
Длина пакета 188/204
Модуляция J.83 Annex B: 64/256QAM
Скорость потока на выходе 3 ... 7.2 MBauds
I/Q amplitude error I/Q phase error
Дрожание фазы (JITTER) MER 35 дБ
Диапазон частот на выходе 47 ... 862 МГц (с шагом 10 кГц)
Выходной уровень 95 ... 110 дБмкВ (с шагом 1 дБ)
Уровень побочных гармоник -55dBc
Выходной коннектор F, 75 Ом
Возвратные потери 12 дБ
DMM-1300СM (COFDM модулятор)
Тип коннектора, ASI вход BNC, 75 Ом
Передача данных BYTE/BURST, auto-detect
Длина пакета 188/204
Модуляция QPSK/16QAM/64QAM
FFT 2KЗащитный интервал 1/4, 1/8, 1/16, 1/32, выкл.
Диапазон частот на выходе 47 ... 862 МГц (с шагом 10 кГц)
Выходной уровень 97 ... 110 дБмкВ (с шагом 1 дБ)
Уровень побочных гармоник -55dBc
Выходной коннектор F, 75 Ом
Возвратные потери 12 дБ
DMM-1300MX (Re-Multiplexer)
Тип коннектора, ASI вход BNC x 8 шт., 75 Ом
Скорость потока на входе до 160 Mbps
Передача данных BYTE/BURST, auto-detect
Длина пакета (вх./вых.) 188/204
Выходной уровень 800mVpp ±10%
Выходной коннектор, ASI BNC, 75 Ом
Возвратные потери 15 дБ
DMM-1300EC (Encoder)
Кодирование
Стандарт видео NTSC/PAL/SECAM
Профиль MPEG-2 MPEG-2 MP@ML
Стандарт аудио MPEG1 Layer1, Layer2
Скорость потока на выходе 1.5 ... 10 Mbps
Частота дискретизации аудио 32кГц, 44.1кГц, 48кГц
Скорость аудио потока 64, 128, 192, 256, 384 Kbps
Возвратные потери 15 дБ
Входные интерфейсы
Аудио RCA стерео, 10 кОм
SDI аудио (опция) Stereo or Dual sound, group 1 to 4, selectable
CVBS видео RCA, 75 Ом
SDI видео (опция) BNC, 75 Ом
Выходные интерфейсы
Тип коннектора, ASI выход BNC, 75 Ом
Длина пакета 188/204
Уровень сигнала 800 mVpp ±10%
|
