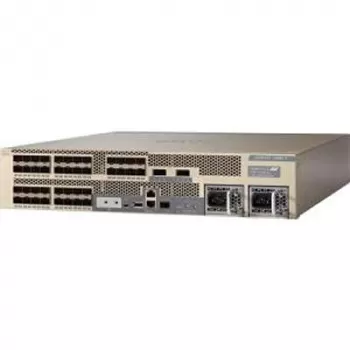

Коммутатор Cisco C6824-X-LE-40G

Cisco Catalyst 6840-X компактный высокопроизводительный L3 коммутатор фиксированной конфигурации с пропускной способностью 240G семейства Cisco Catalyst 6800.
Высокая плотность портов 10G, полный набор L2/L3 функций, поддержка IPv4/IPv6 и MPLS/VPLS с большими размерами таблиц (до 256 000 записей FIB) делает C6840-X-LE-40G оптимальным для сетей небольшого и среднего уровня. Эта платформа работает в той же архитектуре, что и Cisco Catalyst SUP2T VS-S2T-10G Cisco Catalyst 6500 Supervisor Engine 2T, что обеспечивает стабильную работу операционной системы и прогнозируемое поведение.
Шасси Cisco Catalyst серии 6840-X предлагает резервирование электропитания 1+1, единый съемный fan-tray с четырьмя вентиляторами и поддержку Virtual Switching System (VSS), тем самым уменьшая время простоя сети.
При полной нагрузке коммутатор работает с переподпиской. Основные компоненты
• Route Processor (RP) complex
• Fabric complex
• Port complex
Route Processor Complex RP основан на хорошо известном  Cisco Catalyst SUP2T VS-S2T-10G Supervisor 2T, но при этом добавилось несколько новых компонентов. Таким образом, он имеет тот же базовый дизайн, компоновку, и выполняет те же основные функции.
Некоторые основные моменты:
• Новый двухъядерный процессор с частотой 2 ГГц x86 - Двухъядерный процессор Intel® Gladden, работающий на частоте 2,0 ГГц
• 4 ГБ 1337 МГц DDR3 ECC SDRAM
• Поддержка USB Type A - Поддерживает стандартные флэш-накопители USB для IOS Cisco (копирование, удаление, форматирование и загрузка)
• Поддержка USB Type B - Поддерживает консоль типа B (мини) в дополнение к консоли RJ-45
• Compact flash заменена eUSB - Internal Enhanced USB (eUSB) поддерживает 8 ГБ памяти - Конструкция eUSB обеспечивает скорость чтения до 21 Мбит/с и запись до 18 Мбит/с
• Новый интерфейс EOBC - Поддерживает существующую архитектуру EOBC, но использует схему коммутации «точка-точка» (P2P).
Gigabit Ethernet inband MAC driver использует три очереди на порт: высокий приоритет, средний приоритет и низкий приоритет. Каждая из очередей имеет независимое буферное кольцо для уменьшения количества потерь пакетов. Приоритеты определяются следующим образом:
• Высокий приоритет - входящие пакеты с заголовком Bridge Protocol Data Unit (BPDU) или заголовком class-of-service (CoS) в диапазоне от 5 до 7
• Средний приоритет - входящие пакеты с заголовком CoS в диапазоне от 2 до 4
• Низкий приоритет - все остальные пакеты
Fabric Complex
Fabric complex основан на ASIC для SUP 2Т. Локальный ASIC коммутатора обеспечивает по два канала на Fabric Interface and Replication Engine (FIRE) ASIC. Каждый канал работает с тактовой частотой 3,13 ГГц для 20 Гбит/с (40 Гбит/с на FIRE ASIC). Port Complex
Комплекс портовой платы основан в основном на модуле C6800-16P10G. Он имеет тот же самый базовый дизайн, макет и основные функции. Некоторые основные моменты:
• 16 портов SFP + (multirate) с поддержкой 10/100/1000, 1 Gigabit Ethernet и 10 Gigabit Ethernet.
• Подключение 80 Гбит/с к switch fabric (2: 1)
• Усовершенствованный forwarding engine DFC4-E, в котором используется усовершенствованный DFC4-E для объединения L2 и L3 forwarding engine ASICs, тем самым увеличивая скорость чтения/записи
• Гигабитные лиинки до RP
• 2GB TX-буфер для FIRE ASIC - 250 МБ TX на 10-гигабитный Ethernet-порт в режиме 2:1 - 500 МБ TX на 10-гигабитный Ethernet-порт в режиме 1:1
