Построение сетей операторов связи на примере оборудования BOUZ
Современные операторские сети связи, вне зависимости от предназначения (предоставление услуг доступа в internet, ШПД, сотовые сети, магистральные и пр.) строятся на едином иерархическом принципе. Это означает, что всю сеть можно условно разделить на уровни и сегменты по функциональному принципу.

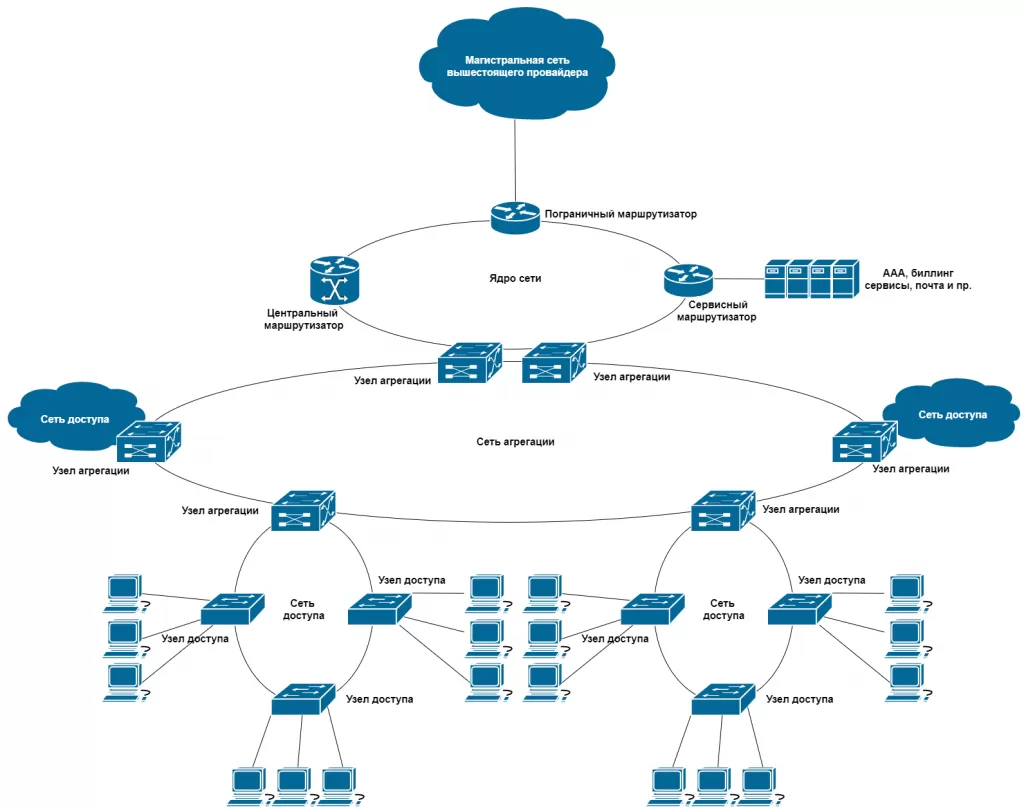

Любую сеть можно разделить на уровень доступа, уровень агрегации и ядро сети. В случае большой протяженности сети можно условно добавить транспортный уровень.
Уровень доступа – нижний уровень иерархии сети. Задача этой сети - подключение конечных устройств пользователей (абонентов). Устройства могут быть различными, например, ПК, Wi-Fi роутеры, видеокамеры, IP телефоны, устройства IoT и. т.д. На самом деле сама сеть доступа также может состоять из отдельных подуровней, задача которых мультиплексировать / демультиплексировать отдельные потоки данных, последовательно передавая их на соседние уровни. Количество подуровней зависит от размера сети, например, внутри сети можно выделить отдельные сегменты по удобному вам принципу.
Узлы доступа, в которое включаются конечные пользователи – в большинстве случаев это простые L2 коммутаторы. Это обусловлено низкой ценой, а соответственно низкой ценой запуска или модернизации сегмента.
При выборе оборудования для сетей доступа обычно уделяют внимание наличию следующего функционала:
- Поддержка SNMP для удаленного управления устройством путем отправки стандартизированных сообщений, включая trap (сообщения о событиях, например, переход порта в состояние down). Соответственно все настройки коммутатора можно выполнить через удаленный NMS агент без необходимости подключения через CLI либо WEB, что упрощает и ускоряет работу по развертыванию новых устройств. Посредством SNMP также можно организовать централизованный мониторинг сети.
- Поддержка LLDP для автоматического обмена информацией с соседними устройствами о своем существовании и своих характеристиках.
- Поддержка QoS для настройки гарантированного качества предоставляемых услуг в соответствии с настройками классов сервиса в сети.
- Наличие Storm фильтров для предотвращения broadcast/multicast/unicast штормов в сети, путем ограничения максимального значения трафика. При достижении лимита весь трафик на порту блокируется с отправкой в SNMP trap сообщения к событию
- Наличие функции зеркалирования портов, позволяющей дублировать трафик, поступающий на ЦПУ или выбранный порт, на другой порт для возможного анализа проблем в сети
- Поддержка ACL, для фильтрации и контроля сетевого трафика на основе заранее заданных правил.
- Наличие функций DHCP server/client/snooping/option82. Что позволяет не только настроить работу с IP адресами, но и предотвратить вредоносную сетевую активность при использовании поддельных DHCP серверов.
- Также в случае наличия в сети multicast трафика полезной будет наличие возможности настройки его маршрутизации.
BZ-S2108P-G2S-120W - 8 POE портов 10/100/1000BaseT, 2 порта 100/1000Base-X, бюджет POE 120W
BZ-S2108P-G2C-150W - 8 POE портов 10/100/1000BaseT, 2 порта комбо 1000BaseT/1000BaseX, 150W
BZ-S2108P-G4С-120W - 8 POE портов 10/100/1000BaseT, 4 порта комбо 1000BaseT/1000BaseX, 120W
BZ-S2924P-F2C-250W - 24 POE порта 10/100Base-T, 2 порта комбо 1000BaseT/1000BaseX, 250W
BZ-S2916P-G2S-250W - 16 POE портов 10/100/1000Base-T, 2 порта 100/1000Base-X SFP, 250W
BZ-S2924P-G2S-450W - 24 POE порта 10/100/1000Base-T, 2 порта 100/1000Base-X SFP, 450W
BZ-S2924P-G4C-450W - 24 POE порта 10/100/1000Base-T, 4 порта комбо 1000BaseT/1000BaseX, 450W
Коммутаторы с SFP портами:
BZ-S2916-G12S - 16 портов 10/100/1000Base-T, 12 портов 100/1000BASE-X SFP
BZ-S2924-G2S - 24 порта 10/100/1000Base-T, 2 порта 100/1000BASE-X SFP
BZ-S2108-G2C - 8 портов 10/100/1000Base-T, 2 порта комбо 10/100/1000BaseT|100/1000BaseX
BZ-S2108-G2S - 8 портов 10/100/1000Base-T, 2 порта 100/1000Base-X
BZ-S2108-G4C - 8 портов 10/100/1000Base-T, 4 порта комбо 10/100/1000BaseT|100/1000BaseX
BZ-S2148-GE4GF - 48 портов 10/100/1000Base-T, 4 порта 1000Base-X SFP
BZ-S2924-G4C - 24 порта 10/100/1000Base-T, 4 порта комбо 1000BASE-X mini-GBIC/SFP
Это позволяет получить максимальную экономическую отдачу от вложений, т.к. можно повобрать оборудование максимально подходящее под требования сети, не переплачивая за неиспользуемый функционал.
Уровень агрегации – промежуточный уровень сетей. Основные задачи: обеспечение подключения сетей доступа к магистралям при помощи медных или оптических интерфейсов, обеспечение резервирования вышеуказанных подключений, концентрация, классификация и распределение трафика сетей доступа.
Основное оборудование, используемое в сетях агрегации – производительные L3 коммутаторы с повышенной отказоустойчивостью.
Достигается она программно-аппаратными решениями производителей оборудования. Например, наличием функции агрегирования каналов LAG или наличием избыточного количества uplink портов.L3 коммутаторы имеют расширенный функционал по сравнению с L2 и плюсом включают в себя такие как:
- Поддержка IPv4/ IPv6 маршрутизации трафика
- Поддержка LAG для агрегирования нескольких линков в один с суммированной пропускной способностью.
- Поддержка GVRP для динамической регистрации новых VLAN в сети
- Наличие функций STP/RSTP/MSTP для защиты сетей с кольцевыми топологиями от образования логических петель
- Поддержка внешних Radius/Tacacs+ серверов для возможности централизованного управления аутентификацией в сети.
- Наличие встроенных систем диагностики медных и оптических линий для оперативного обнаружения проблем.
Для построения сетей агрегации Bouz поставляет высокопроизводительные L3 коммутаторы от 8 до 48 портов с различными вариантами реализации uplink портов.
Управляемые коммутаторы L3, 48 POE портов: BZ-S3948P-G4S-800W, BZ-S3948P-G4S-450W , BZ-S3948P-G4X-800W, BZ-S3948P-G4X-450W
Управляемые коммутаторы L3, 24 POE порта: BZ-S3924P-G4C-450W, BZ-S3924P-G4X-450W , BZ-S3924P-G2S-450W
Управляемый коммутатор L3, 16 POE портов BZ-S3916P-G2S-250W
Управляемые коммутаторы L3, 8 POE портов: BZ-S3108P-G2С-150W , BZ-S3108P-G2S-150W , BZ-S3108P-G4С-150W
Ядро сети – центральный уровень. Главная задача – это подключение всей сети провайдера к вышестоящим сетям через межоператорский стык. Также в его функции входит маршрутизация всего трафика внутри сети, сбор и обработка биллинговой информации, предоставление дополнительных клиентских сервисов, обеспечение безопасности как клиентской, так и служебной части сетей.
В линейке оборудования BOUZ также представлены патчкорды, оптические трансиверы и другое пассивное оборудование для использования как в ядре, так и на всей сети.
