Промышленные сети на оборудовании Cisco
В данной статье мы разберем вопросы проводных промышленных сетей: чем их создание отличается от стандартных офисных сетей на примере оборудования Cisco.
Ethernet-подключение в промышленных зонах
Существует несколько вариантов Ethernet-подключения.Первый вариант: соединить оптикой Ethernet-коммутаторы и дотянуть витую пару до подключаемых устройств. Однако, в промышленных условиях эксплуатации, коммутаторы устанавливаются не в серверные, а в монтажные шкафы в разных цехах на территории предприятия. Непростым и затратным решением может быть - протяжка оптических линий ото всех монтажных шкафов, чтобы организовать звездообразную топологию.
Возможно также - использовать кольца. В построение Ethernet-сетей, кольца из коммутаторов не самое удачное решение. Протокол Spanning-Tree в кольцевой топологии может отрабатывать до 30 секунд, что зачастую неприемлемо для сетей, обслуживающих производственные процессы.
При этом, количество коммутаторов в таком случае будет ограничено: скорость сходимости STP снижается с увеличением количества «хопов» от корневого коммутатора до крайних, расстояние не должно превышать в 7 «хопов». Таким образом, в кольце может быть не больше 14 коммутаторов.
REP
Resilient Ethernet Protocol – REP является максимально простым решением в работе с коммутаторами Cisco. Использование REP (или REP Fast) вместо STP позволяет строить кольцевую топологию. Данный протокол обеспечивает сходимость сети за 50-100мс при кольце до 50 коммутаторов.
Протокол REP поддерживается во всех коммутаторах серии Catalyst 9000.

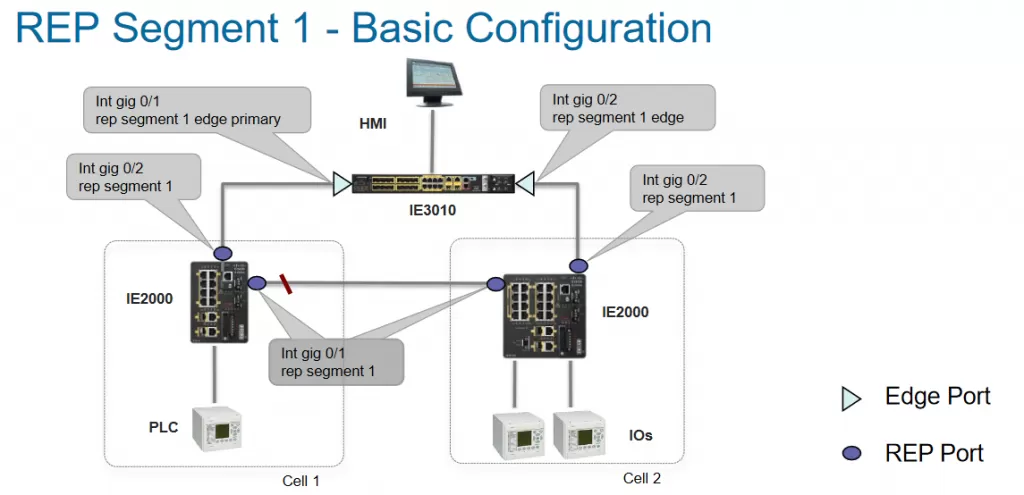

Протокол достаточно прост в настройке:
PRP и HSR
В сложных случаях используются протоколы PRP и HSR, осуществляющие дупликацию трафика по двум путям в сети. Если один из путей вышел из строя, потерь в передаче данных не возникает. Протокол поддерживается в промышленных Ethernet-коммутаторах (IE3400, IE4000, IE4010, IE5000).
Надёжность работы
Очевидно, к промышленному сегменту предъявляются серьезные требования по отказоустойчивости сети. Промышленное сетевое оборудование производится в соответствии этим требованиям.
Основные особенности промышленного исполнения коммутаторов Cisco:
· монтаж в шкафы на DIN-рейку,
· питание от постоянного тока;
· защита микросхем и портов от электростатических разрядов до 4000 кВ;
· охлаждение конвекцией;
· максимально компактный размер устройств;
· возможность выдерживать скачки напряжения электропитания по IEC 61000-4-11, IEC 61850 – коммутаторы Cisco: работа при пропадании электропитания на промежуток времени до 50 мс, при отключении отправление сигнала «Dying Gasp»;
· высокоточные внутренние часы;
· возможность быстрой замены коммутатора: перестановка SD-карты в новый (новый коммутатор поднимется с той же конфигурацией и IOS);
· быстрая загрузка (до 80 секунд);
· тестирование на соответствие промышленным сертификациям.

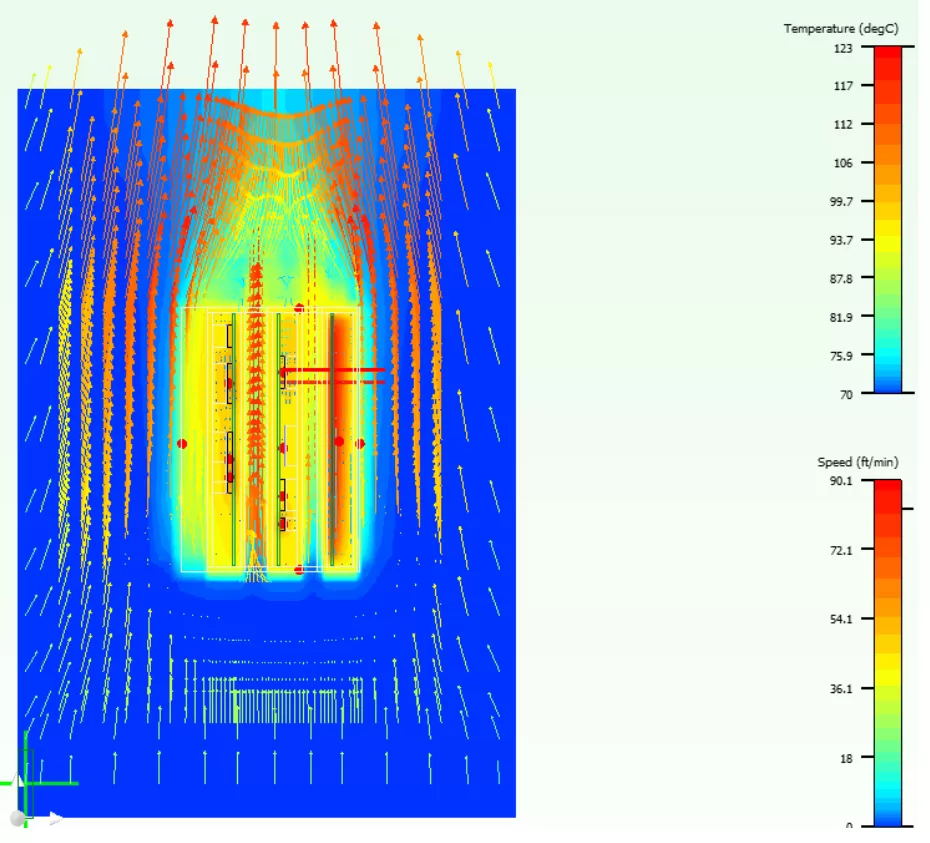

Процесс охлаждения коммутатора (конвекция)

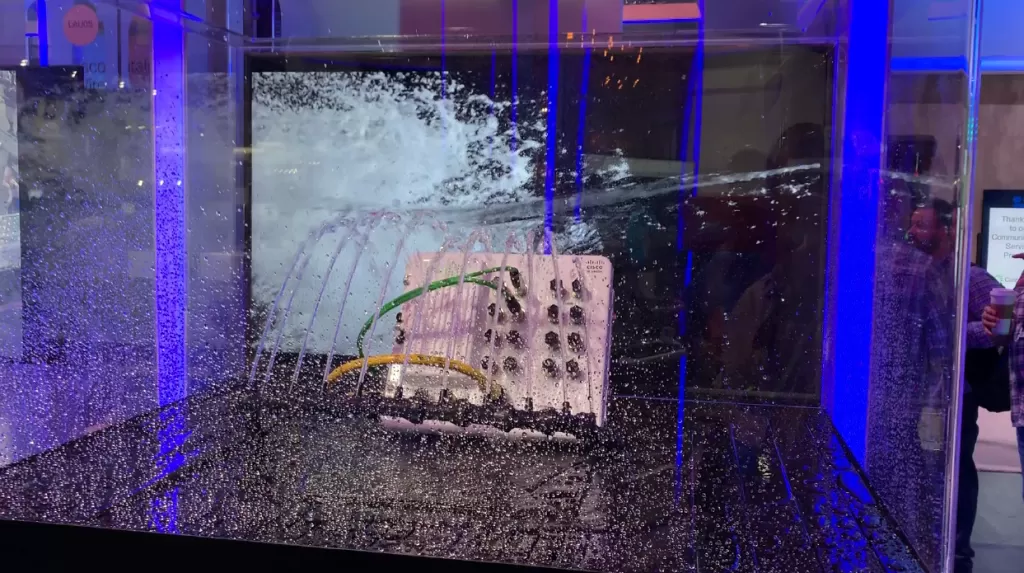

Тесты влагозащиты коммутатора
Важно обеспечивать агрегацию промышленных коммутаторов на специальных промышленных коммутаторах агрегации, а не подключать их к офисным.

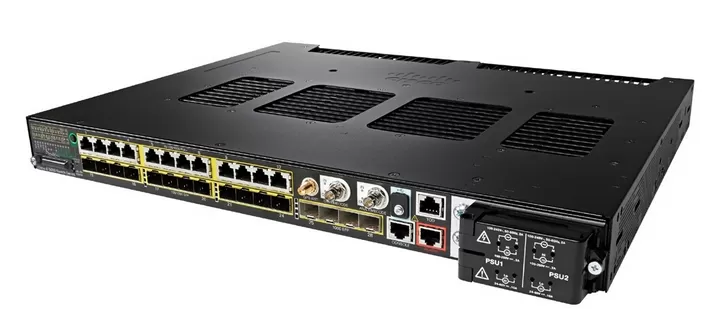

Такими коммутаторами - являются Cisco IE5000:
Технические характеристики коммутаторов Cisco IE5000:
· Монтаж в 19-дюймовый шкаф.
· Питание от постоянного и переменного тока.
· Обеспечение высокой плотности портов, производительности и надёжности.
· Поддерживаемые протоколы: PTP, PRP, HSR, PROFINET MRP.
· Функция принятия сигнала тревоги от устройств автоматики: устройств контроля климата или датчика открытия двери в помещение, а также отдачи сигналов – включение сирены и светового оповещения, SNMP и Syslog-сообщений о состоянии коммутатора, в системах мониторинга.
· Стекирование через 10G-порты.

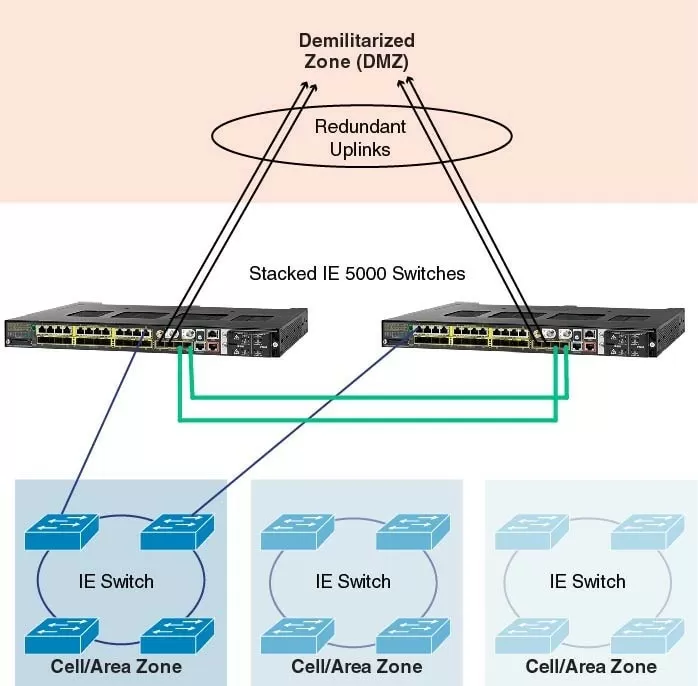

Построение сети с использованием REP-колец и коммутаторов IE5000 в качестве агрегирующих:
Промышленные протоколы
В промышленных сетях используются Ethernet-версии промышленных протоколов, таких как: PROFINET, CCLINK, CIP и т.п. Сетевое оборудование должно поддерживать эти протоколы.
Так, при использовании протокола PROFINET, требуется управлять с помощью него контроллерами, сенсорами и самими коммутаторами в сети. В моделях промышленных коммутаторов Cisco IE3000 (и выше) реализована поддержка работы по PROFINET в качестве устройства ввода-вывода. Некоторыми моделями Cisco возможно управлять по порталу Siemens TIA.
Промышленный стандарт, Time-Sensitive Networking (TSN) - набор стандартов Ethernet для обеспечения доставки Ethernet-фреймов с предсказуемой задержкой во времени. В отличии от работы данного стандарта - обычный Ethernet работает по мере своих возможностей. Функционал TSN протокола поддерживается в коммутаторах Cisco IE3400, IE4000, IE4010 и IE5000.
Защита промышленной сети
Между офисной и промышленной сетями зачастую планируется - демилитаризованная зона (ДМЗ) с рабочими станциями для удалённого доступа к промышленным компонентам.
Существуют определенные требования к построению ДМЗ:
• трафик не проходит насквозь между офисной и промышленной сетями;
• протокол, разрешённый между ДМЗ и промышленным сегментом должен быть запрещён между ДМЗ и офисом;
• в промышленный сегмент не должно быть доступа из сети интернета.
• при отключении демилитаризованной зоны от сети, промышленный сегмент должен иметь возможность работать.
Все три сегмента (промышленный, офис и ДМЗ) отделяются друг от друга межсетевыми экранами. Ассортимент Cisco позволяет построить защищённую сеть полностью на оборудовании бренда.

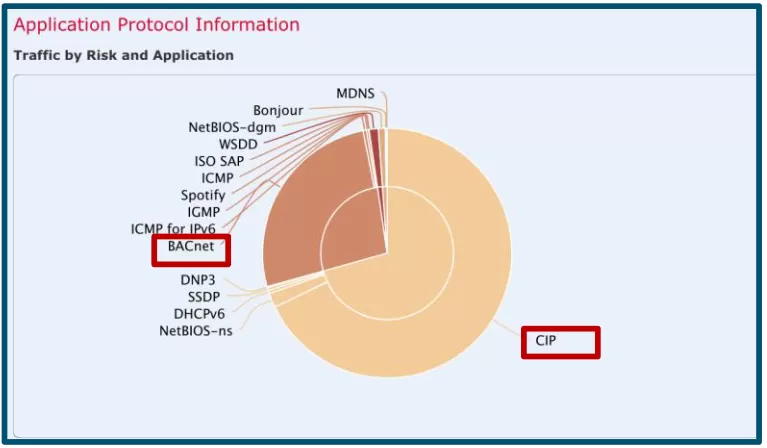

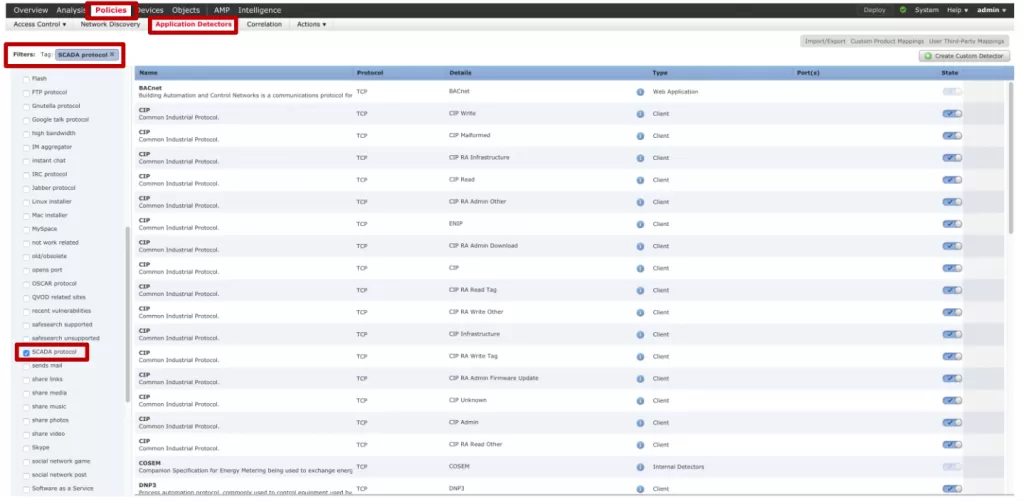

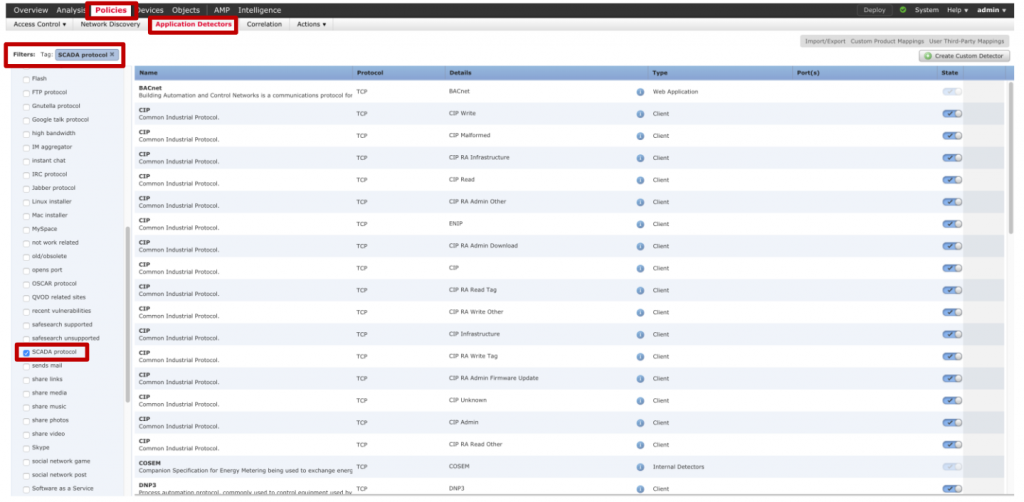

Межсетевые экраны Cisco распознают промышленные сетевые протоколы:
А также устройства, подключённые к сети:

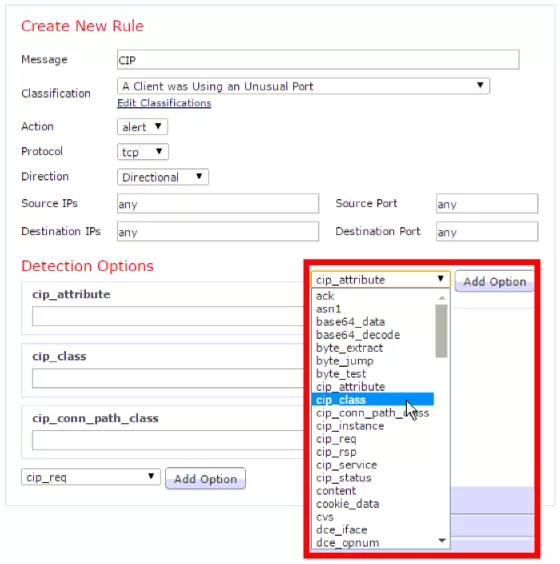

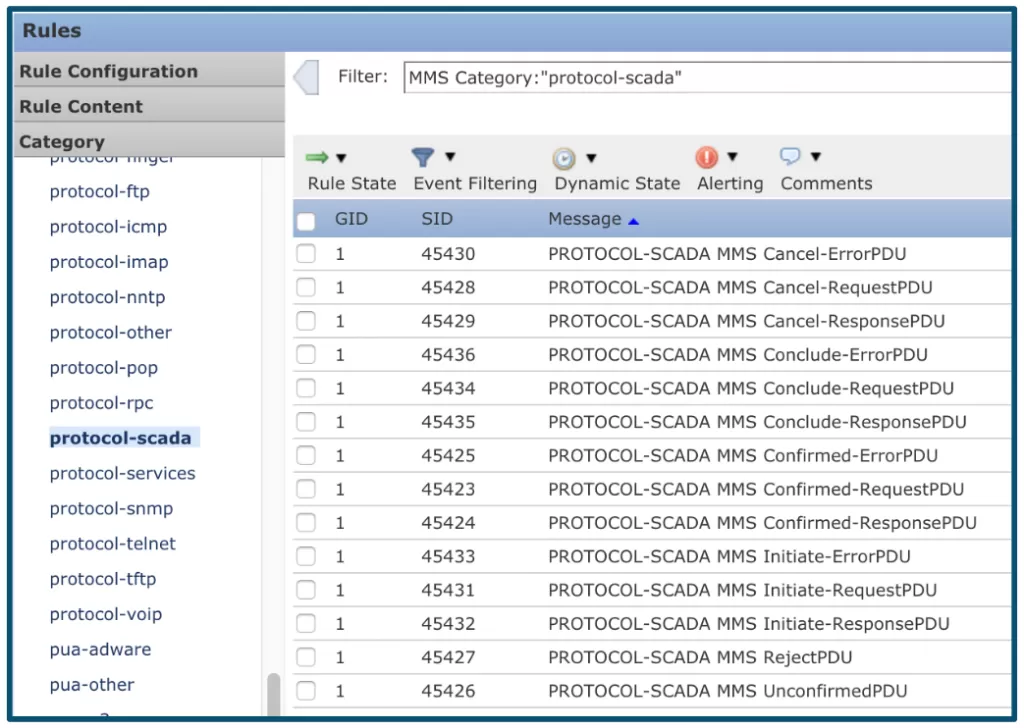

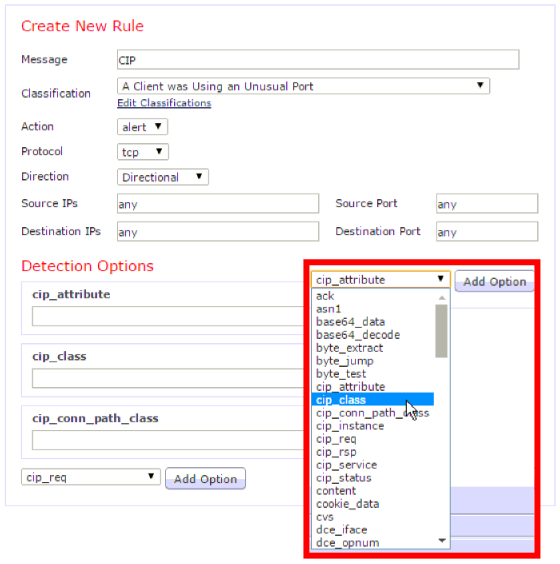

При этом обладают возможностью разрешать или запрещать действия в рамках протоколов:
Такой подход дает возможность выстраивать политики межсетевого экранирования на базе моделей оборудования и протоколов взаимодействия, а не только на базе IP-адресов и TCP/UDP-портов. В межсетевых экранах для различных ситуаций есть стандартные правила, также есть возможность задавать свои собственные параметры. Так можно защищаться от преднамеренных атак и ошибочных команд подаваемых на промышленные устройства.

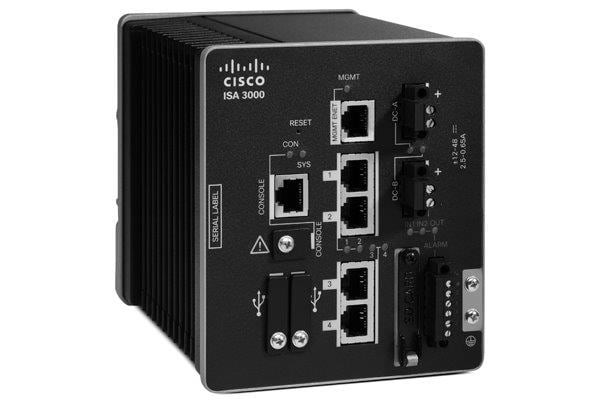

Межсетевые экраны производят макросегментацию - деление сети участки (цеха, производственные линии и тд.), трафик между которыми фильтруется через правила межсетевого экранирования сети. Для данной задачи подойдет межсетевой экран Cisco Industrial Security Appliance (ISA).
Удалённый доступ
К промышленным сетям зачастую предъявляется требование обеспечивать удалённый доступ для организаций, обслуживающих оборудование АСУ. При этом, иметь максимальную защиту от несанкционированного доступа. Удалённый доступ осуществляется через ДМЗ.
С помощью межсетевых экранов Cisco Firepower происходит подключение с помощью AnyConnect VPN или проксирование трафика удалённого рабочего стола.

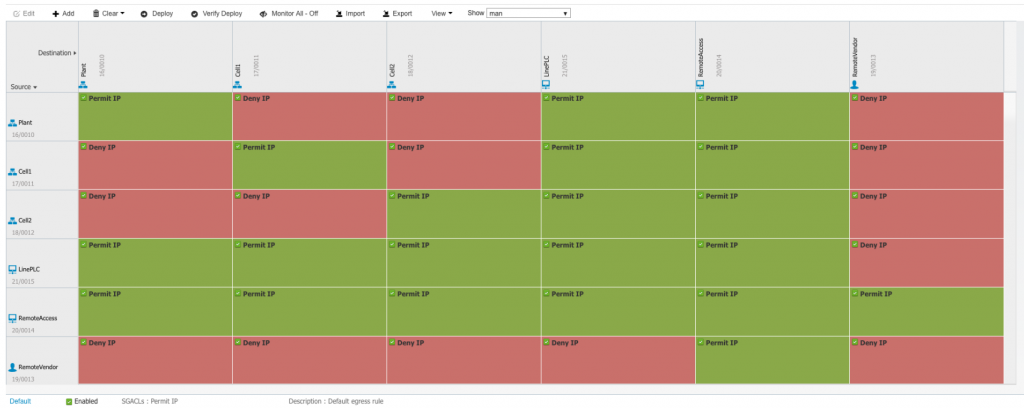

А решение Cisco Identity Services Engine (ISE) позволяет идентифицировать человека и объект в сети, к которому предоставляется доступ, определить политики доступа:
Межсетевые экраны Cisco обладают встроенной системой предотвращения вторжений, которая позволяет распознать и заблокировать атаки, связанные с промышленными протоколами и вирусами.
Выполнение требования регуляторов
В России к регуляторам относится приказ №239 ФСТЭК «Об утверждении требований по обеспечению безопасности значимых объектов критической информационной инфраструктуры Российской Федерации». В данном приказе перечислены обязательные архитектурные решения функционала.
Решения Cisco, позволяющие реализовать требования приказа:
· Межсетевые экраны Cisco Firepower: наличие межсетевого экрана, обновляемого IPS, сегментация сети, создание ДМЗ.
· Cisco ISE: требования по аутентификации и авторизации.
· Cisco CyberVision: требования, связанные с мониторингом промышленной сети.
· Cisco CyberVision: сбор данных с промышленной сети в виде SPAN-трафика или с сенсоров в сетевых устройствах и отправить в системы управления конфигурациями и SIEM. Администратор сети получает список устройств в промышленном сегменте сети (Ethernet-коммутаторов, устройств промышленной автоматики), инспектирует их состояние.

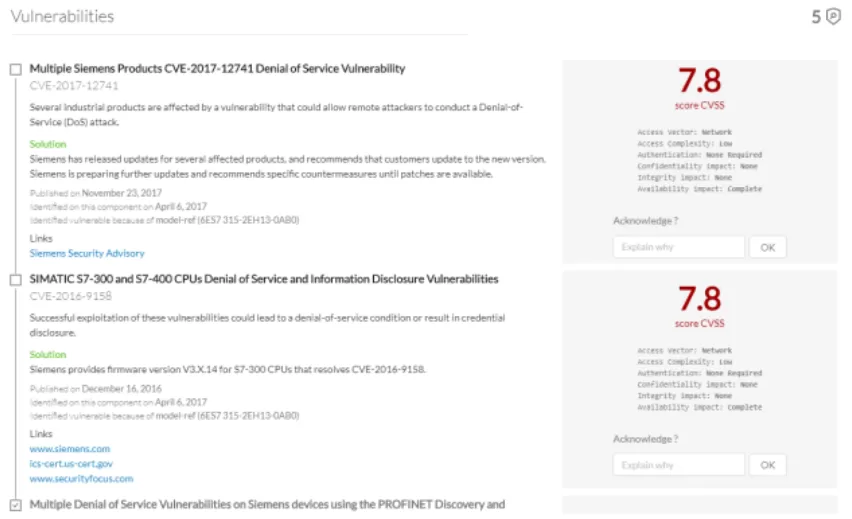

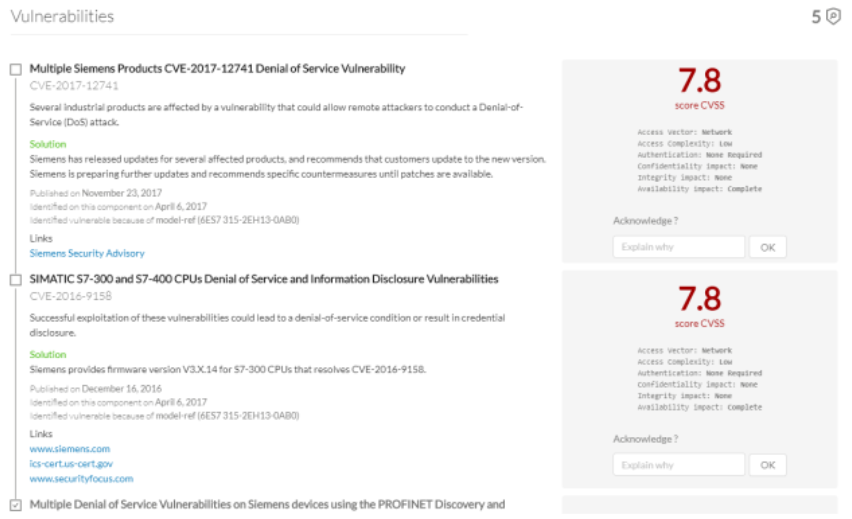

Пример отображения состояния промышленных устройств
