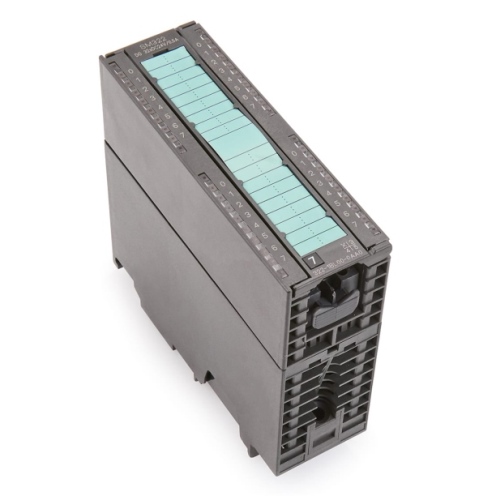

Модуль вывода дискретных сигналов Siemens SIMATIC S7-300, 6ES7322-1BL00-0AA0.
ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 32 ВЫХОДА =24В/0.5A, СУММ.КВРНЫЙ ВЫХОДНОЙ ТОК 8А.
Номинальное значение (постоянный ток): 24 V.
Допустимый диапазон, нижний предел (постоянный ток): 20,4 V.
Допустимый диапазон, верхний предел (постоянный ток): 28,8 V.
Входной ток из источника напряжения нагрузки L+ (без нагрузки), макс.: 160 mA.
Входной ток из шины на задней стойке 5 В пост. тока, макс.: 110 mA.
Нормальная рассеиваемая мощность: 6,6 W.
Частота коммутации:
• при омической нагрузке, макс. 100 Hz
• при индуктивной нагрузке, макс. 0,5 Hz
• при ламповой нагрузке, макс. 10 Hz
Длина провода:
• экранированные, макс. 1 000 m
• неэкранированные, макс. 600 m
Вид выходов: 32.
Ограничение индуктивного напряжения отключения: L+ (-53 В).
Коммутационная способность выходов при ламповой нагрузке, макс.: 5 W.
Диапазон сопротивления нагрузке:
• нижний предел 48,
• верхний предел 4 k.
Выходное напряжение для сигнала "1", мин.: L+ (-0,8 В).
Выходной ток для сигнала "1", номинальное значение: 0,5 A.
Выходной ток для сигнала "1", минимальный ток нагрузки 5 mA.
Выходной ток для сигнала "0", ток покоя, макс. 0,5 mA.
Изоляция, испытана: 500 В пост. Тока.
Размеры: 40 х 125 х 120 мм.
Вес: 260 g.
40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО.
ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 32 ВЫХОДА =24В/0.5A, СУММ.КВРНЫЙ ВЫХОДНОЙ ТОК 8А.
Номинальное значение (постоянный ток): 24 V.
Допустимый диапазон, нижний предел (постоянный ток): 20,4 V.
Допустимый диапазон, верхний предел (постоянный ток): 28,8 V.
Входной ток из источника напряжения нагрузки L+ (без нагрузки), макс.: 160 mA.
Входной ток из шины на задней стойке 5 В пост. тока, макс.: 110 mA.
Нормальная рассеиваемая мощность: 6,6 W.
Частота коммутации:
• при омической нагрузке, макс. 100 Hz
• при индуктивной нагрузке, макс. 0,5 Hz
• при ламповой нагрузке, макс. 10 Hz
Длина провода:
• экранированные, макс. 1 000 m
• неэкранированные, макс. 600 m
Вид выходов: 32.
Ограничение индуктивного напряжения отключения: L+ (-53 В).
Коммутационная способность выходов при ламповой нагрузке, макс.: 5 W.
Диапазон сопротивления нагрузке:
• нижний предел 48,
• верхний предел 4 k.
Выходное напряжение для сигнала "1", мин.: L+ (-0,8 В).
Выходной ток для сигнала "1", номинальное значение: 0,5 A.
Выходной ток для сигнала "1", минимальный ток нагрузки 5 mA.
Выходной ток для сигнала "0", ток покоя, макс. 0,5 mA.
Изоляция, испытана: 500 В пост. Тока.
Размеры: 40 х 125 х 120 мм.
Вес: 260 g.
40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО.
Тип устройства
|
Модуль |
Вес
|
200 |
Базовая единица
|
шт |
Производитель
|
Siemens |
Ширина
|
40 мм |
Глубина
|
125 мм |
Высота
|
120 мм |
Ширина упаковки
|
50 мм |
Глубина упаковки
|
150 мм |
Высота упаковки
|
128 мм |
Масса брутто
|
237 г |
